Lifedent Le Ray G Портативный рентген-аппарат Lifedent (Китай)

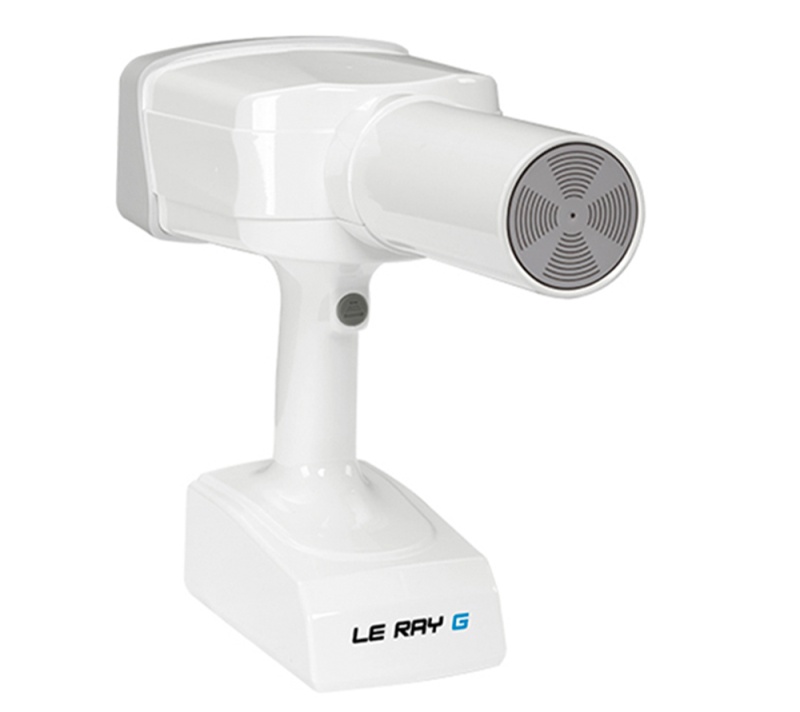

Портативный аппарат LifeDent Le Ray G для прицельной внутриротовой рентгенографии

LifeDent Le Ray G — портативный стоматологический рентгеновский аппарат, предназначенный для выполнения прицельных внутриротовых снимков зубов. Устройство бренда LifeDent работает от аккумулятора, оснащено цветным сенсорным дисплеем диагональю 3,5″ и высокочастотным генератором постоянного напряжения. Оператор может задавать область съёмки, выбирать тип приёмника изображения и регулировать продолжительность экспозиции. Производитель медицинского изделия — Zhuhai Siger Medical Equipment Co., Ltd.

• Автономное питание. Встроенный литиевый аккумулятор обеспечивает до 300 экспозиций после полной зарядки. Масса устройства составляет 2,1 кг, что упрощает ручное позиционирование.
• Поддержка трёх типов приёмников. Аппарат совместим с фосфорными пластинами PSP, рентгеновской плёнкой и цифровыми внутриротовыми датчиками.
• Шесть вариантов выбора области исследования. Предусмотрены настройки для передних зубов, клыков и премоляров, а также моляров верхней и нижней челюстей. Дополнительно можно выбрать размер пациента.
• Настраиваемое время экспозиции. Диапазон регулировки составляет 0,02–2,00 с. Напряжение рентгеновской трубки — 70 кВ, ток — 2 мА, размер фокусного пятна — 0,4 мм.
• Система контроля и защиты. Предусмотрены автоматическая коррекция колебаний сетевого напряжения, свинцовое покрытие рентгеновской головки и защита от перегрева.

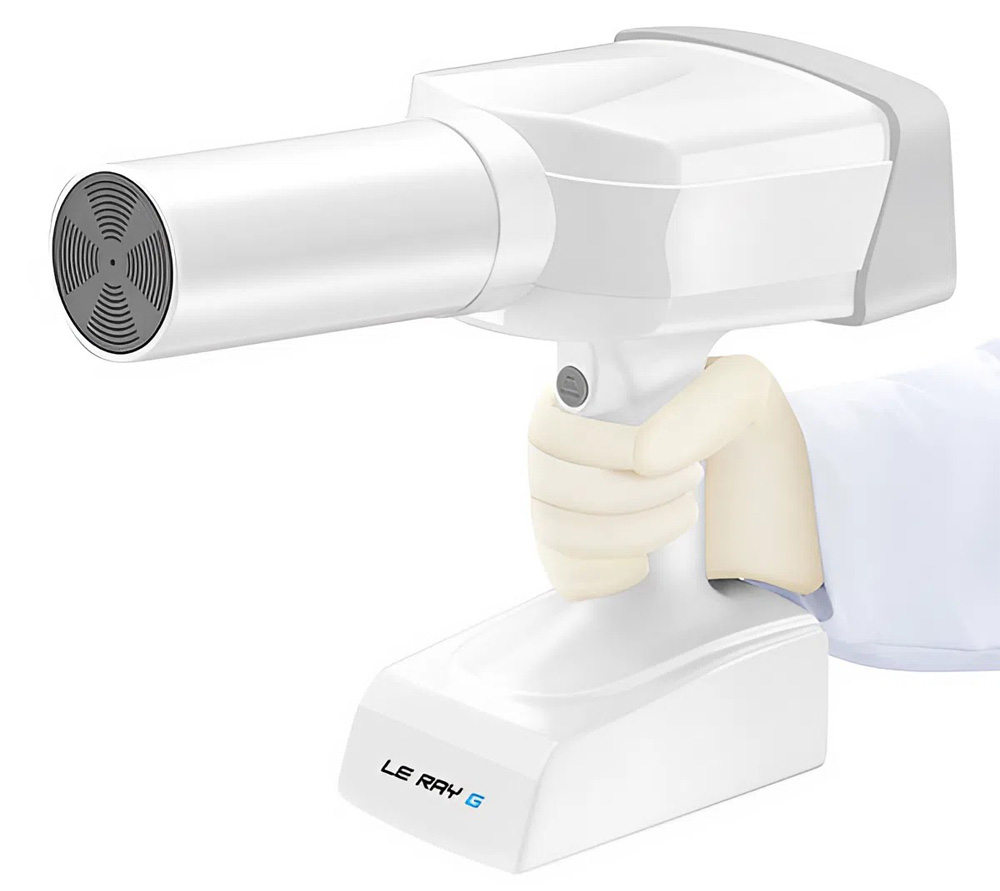

Эргономичный корпус и удобное ручное позиционирование

Корпус LifeDent Le Ray G спроектирован с учётом особенностей ручного использования. Эргономичная форма обеспечивает удобный захват и помогает распределять нагрузку при удержании устройства. Конструкция позволяет выполнять позиционирование аппарата одной рукой. Вес оборудования составляет 2,1 кг.

Благодаря ручному управлению специалист может направлять рентгеновскую трубку на необходимый участок зубного ряда. Аппарат рассчитан на проведение внутриротовой рентгенографии непосредственно при удержании устройства оператором, без перемещения пациента к стационарной рентгеновской головке.

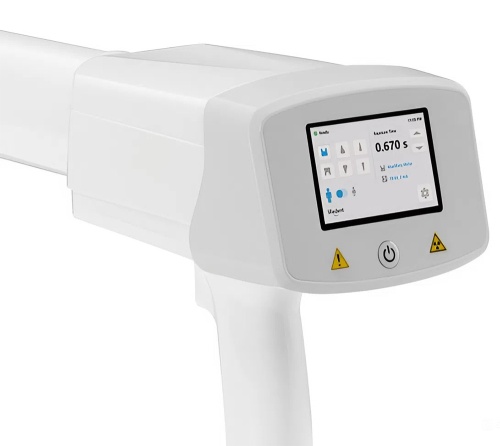

Сенсорное управление и выбор одной из шести зон съёмки

Аппарат оборудован цветным сенсорным дисплеем диагональю 3,5″, на котором доступны основные параметры рентгенографического исследования. С помощью интерфейса оператор выбирает необходимую область зубного ряда и устанавливает время экспозиции.

Предусмотрены шесть вариантов выбора области рентгенографии:

• резцы верхней челюсти;
• резцы нижней челюсти;
• клыки и премоляры верхней челюсти;
• клыки и премоляры нижней челюсти;
• моляры верхней челюсти;
• моляры нижней челюсти.

Дополнительно пользователь может установить размер пациента — большой или маленький. Время экспозиции регулируется вручную, а выбранное значение отображается на дисплее.

Для настройки системы визуализации доступны три варианта приёмника изображения: PSP, Film и Digital. В описанной в руководстве версии интерфейса предусмотрены китайский и английский языки, регулировка звукового сигнала и четыре уровня яркости экрана.

Высокочастотный генератор и основные параметры рентгеновской трубки

В конструкции LifeDent Le Ray G используется рентгеновская трубка с рабочим напряжением 70 кВ и током 2 мА. Фокусное пятно диаметром 0,4 мм создаёт условия для получения детализированных внутриротовых рентгеновских изображений.

Высокочастотный генератор постоянного напряжения функционирует на частоте 20 кГц и обеспечивает стабильные параметры выходного рентгеновского излучения. Продолжительность экспозиции регулируется в диапазоне от 0,02 до 2,00 с, позволяя выбирать необходимое значение в зависимости от исследуемой области.

Варианты внутриротовых рентгенограмм

На изображении представлены два примера внутриротовых рентгенограмм, полученных с использованием стоматологического рентгеновского оборудования.

Стабилизация напряжения и многоуровневая защита рентгеновской трубки

Автоматическая коррекция сетевого напряжения. Встроенная система выявляет изменения питающего напряжения и корректирует их. Это позволяет поддерживать стабильность выходных параметров рентгеновского излучения при колебаниях напряжения в сети.

Свинцовое покрытие рентгеновской головки. Корпус головки трубки выполнен с использованием высокопрочных материалов и имеет свинцовое покрытие, предназначенное для уменьшения утечки рентгеновского излучения.

Защита от перегрева. Если температура рентгеновской трубки превышает 60 °C, автоматически запускается предусмотренная производителем защитная программа.

Аварийное прекращение экспозиции. При возникновении нештатной ситуации оператор может остановить рентгеновское воздействие, отпустив кнопку экспозиции.

Управление экспозицией с ручки. Кнопка запуска экспозиции размещена непосредственно на рукоятке аппарата. При отпускании кнопки подача рентгеновского излучения прекращается.

По окончании экспозиции устройство автоматически переходит в режим естественного охлаждения. До завершения обратного отсчёта, отображаемого на экране, и восстановления рабочего состояния рентгеновской трубки повторный запуск блокируется. При включении аппарата также проводится самопроверка основных функциональных систем.

Технические параметры LifeDent Le Ray G

• Тип оборудования — портативный стоматологический рентгеновский аппарат для внутриротовой рентгенографии.
• Напряжение питания — 220 В.
• Частота сети — 50 Гц.
• Входная мощность — 200 ВА.
• Напряжение рентгеновской трубки — 70 кВ (отклонение ±10%).
• Ток рентгеновской трубки — 2 мА (отклонение ±20%).
• Время экспозиции — 0,02–2,00 с.
• Частота высокочастотного генератора — 20 кГц.
• Размер фокусного пятна — 0,4 мм.
• Угол анода — 12,5°.
• Расстояние от фокусного пятна до кожи — не менее 200 мм.
• Размер поля излучения на конце ограничителя луча — Ø 55 мм (допустимый диапазон 50–60 мм).
• Слой половинного ослабления при 70 кВ — не менее 2,5 мм Al.
• Утечка рентгеновского излучения — менее 0,25 мГр/ч на расстоянии 1 м.
• Режим работы — прерывистый, цикл нагрузки 1:30 (время облучения / время интервала).
• Степень защиты оболочки — IP20.
• Аккумулятор — литиевый, 14,8 В, 2,9 А·ч, 43 Вт·ч.
• Количество экспозиций на полном заряде — до 300.
• Габариты (Ш × В × Г) — 32 × 19 × 28 см.
• Масса аппарата — 2,1 кг.

Поддерживаемые приёмники изображения и комплект поставки

LifeDent Le Ray G поддерживает работу с тремя видами приёмников изображения: фосфорными пластинами PSP, рентгеновской плёнкой и цифровыми внутриротовыми датчиками. Выбор подходящего варианта зависит от системы визуализации, используемой в стоматологической клинике. Обратите внимание: цифровой датчик, фосфорная пластина и рентгеновская плёнка в комплект поставки аппарата не включены.

В стандартную комплектацию входит ограничитель луча, предназначенный для формирования направленного поля рентгеновского излучения при проведении исследования.

Комплект поставки LifeDent Le Ray G включает:

• Рентгеновская трубка (X-ray tube) — 1 шт.
• Сенсорный экран (Touch screen) — 1 шт.
• Литиевая аккумуляторная батарея (Lithium battery) — 1 шт.
• Ограничитель луча (Beam Limiting Device) — 1 шт.
• Сетевой адаптер (Power adapter) — 1 шт.
• Силовой кабель (Power cord) — 1 шт.
• Руководство по эксплуатации (Manual) — 1 шт.

Согласно инструкции производителя, аппарат предназначен для применения у взрослых пациентов старше 18 лет. Беременность и детский возраст указаны среди противопоказаний. Использование устройства при наличии у пациента или пользователя кардиостимулятора либо другого имплантированного электронного устройства запрещено. К работе с аппаратом допускается только обученный медицинский персонал.
