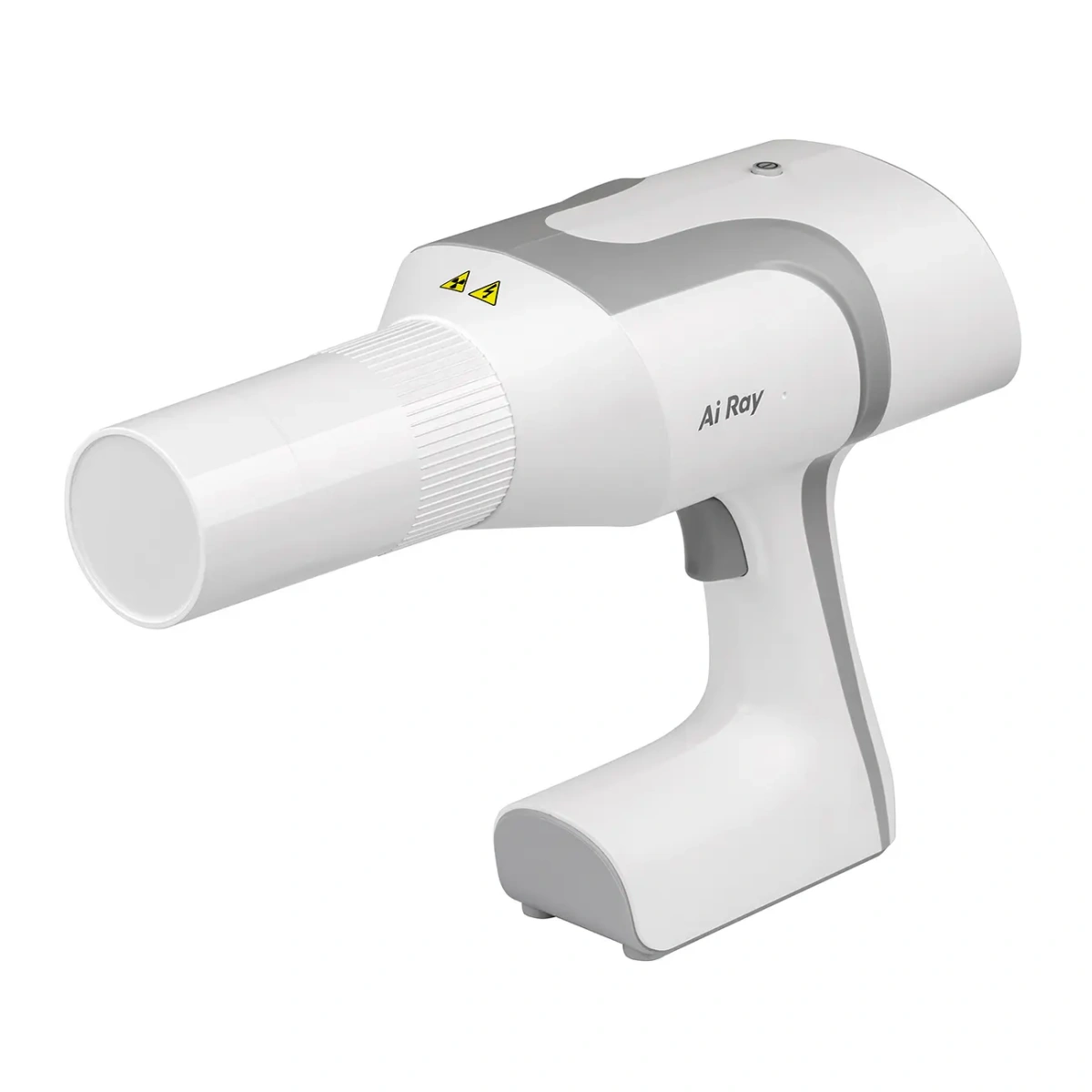

Портативный рентген-аппарат DTE Ai-Ray (Woodpecker)
DTE Ai-Ray (артикул: Ai-Ray) от Woodpecker (Китай) — это высокочастотный портативный стоматологический рентген-аппарат экспертного класса, предназначенный для прицельной внутриротовой рентгенографии непосредственно в стоматологическом кресле. Модель рассчитана на получение информативных снимков с минимальной лучевой нагрузкой и стабильной детализацией при работе с цифровыми радиовизиографами и сканерами фосфорных пластин.

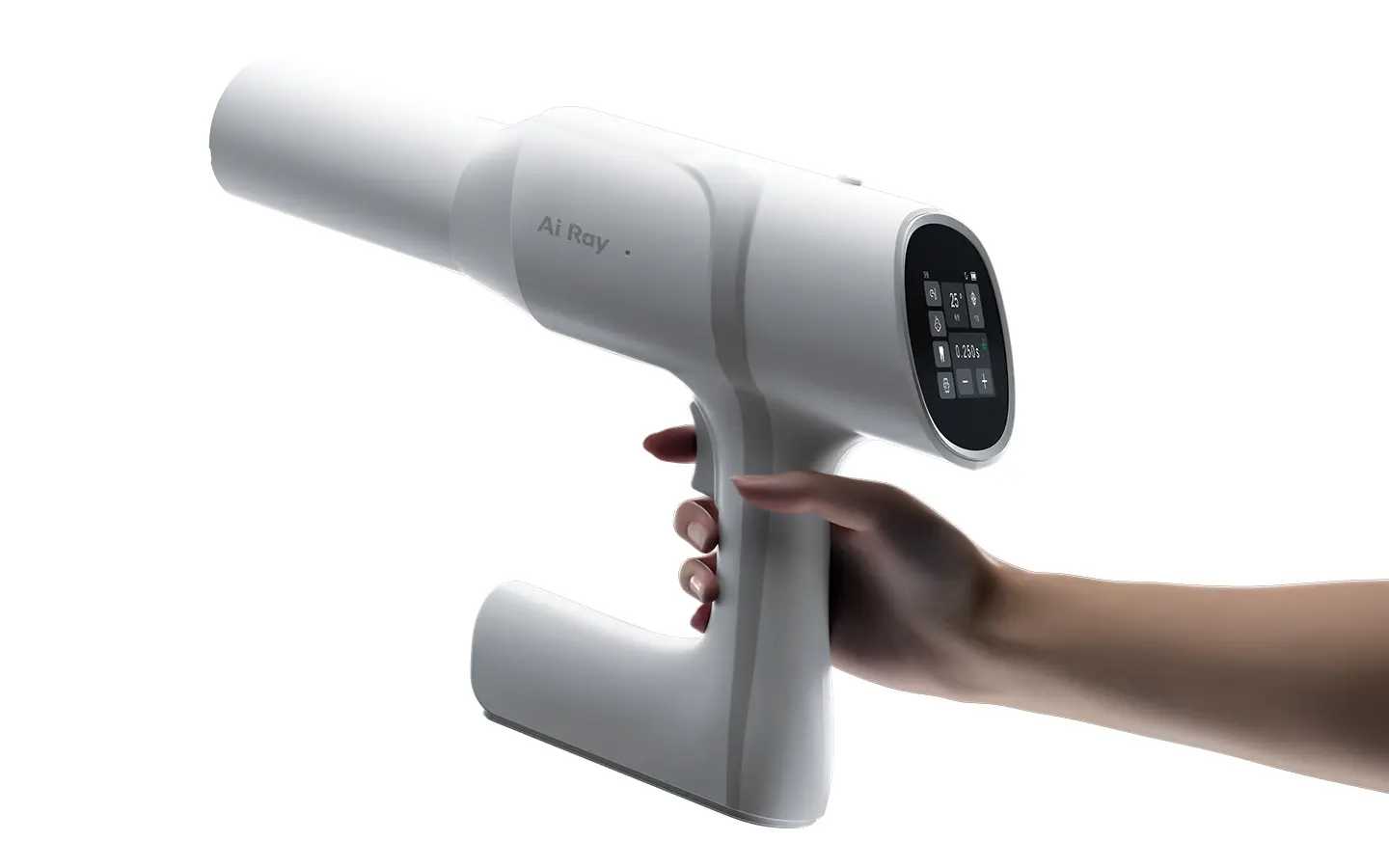

Портативный формат
Работа у кресла без привязки к стационарному рентген-кабинету, удобна для клинического потока и выездных сценариев внутри клиники.

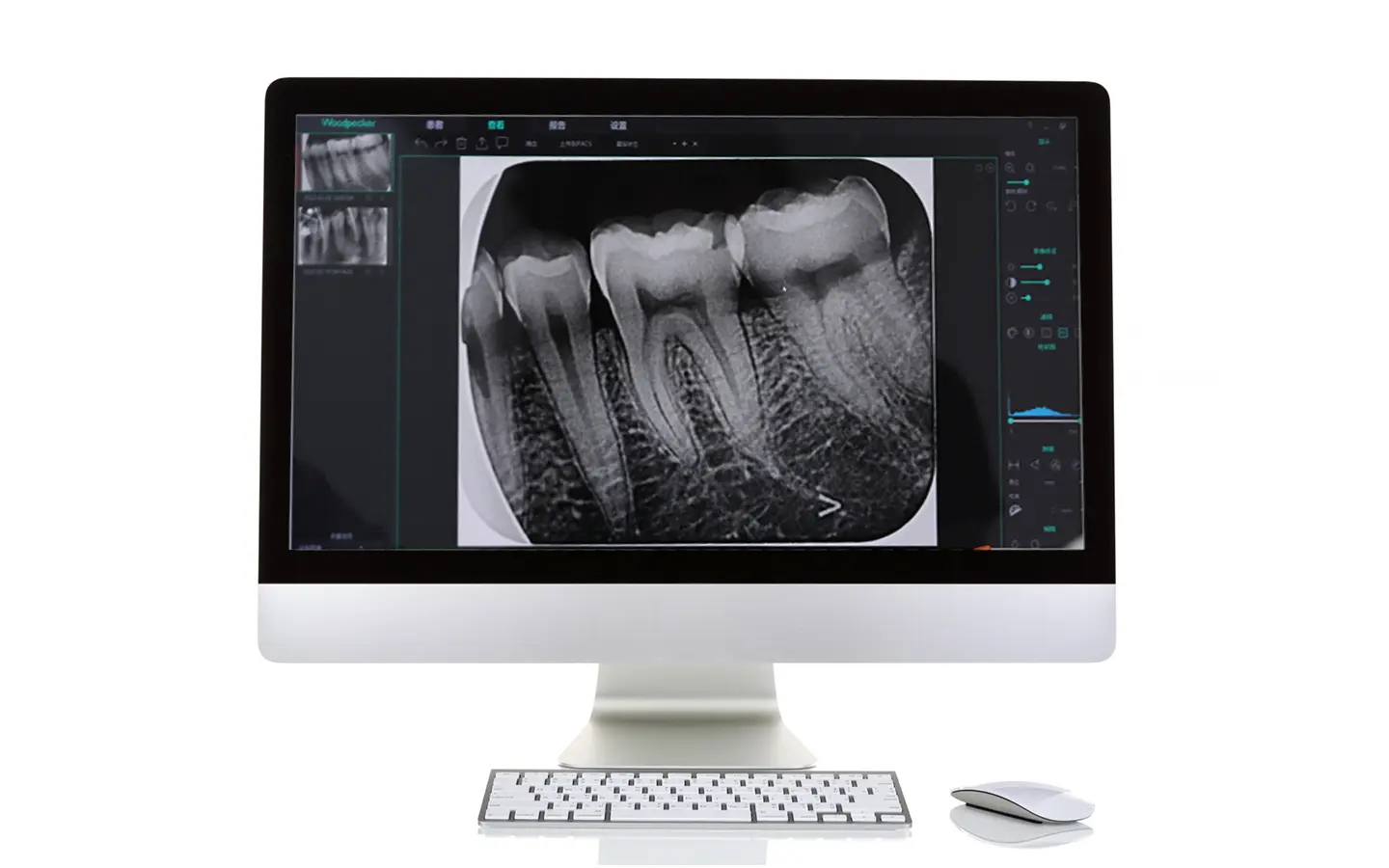

Чёткая визуализация
Фокусное пятно 0,4 мм, угол мишени 12,5° и высокочастотная трубка Canon D-045 помогают получить детальный снимок при короткой экспозиции.
Понятный интерфейс
Сенсорное управление, выбор режима под взрослого или ребёнка, а также подсказки по углам съёмки упрощают работу ассистента и врача.
Радиационная защита
Внутреннее свинцовое экранирование, фильтрация пучка и соблюдение правил радиационной безопасности помогают выстроить корректный клинический процесс.
Радиационная безопасность и нормативная база РФ
Оборудование имеет действующее регистрационное удостоверение РУ № Г004-00110-00/04171688 и допущено к применению на территории РФ. При эксплуатации необходимо соблюдать действующие СанПиН, локальные правила радиационной безопасности клиники, использовать штатные средства защиты и оригинальные аксессуары производителя.
Технологические модули и клиническая ценность
Высокочастотная трубка Canon D-045
В качестве излучателя используется оригинальная высокочастотная рентгеновская трубка Canon D-045 (Япония). Стабильный ток высокого напряжения формирует чистый пучок излучения и помогает сохранять качество снимка при коротком времени экспозиции.
Фокусное пятно 0,4 мм
Размер фокусного пятна 0,4 мм при угле мишени 12,5° повышает резкость и помогает лучше визуализировать апикальные микротрещины, скрытый кариес, дополнительные каналы и сложную морфологию корневых каналов.

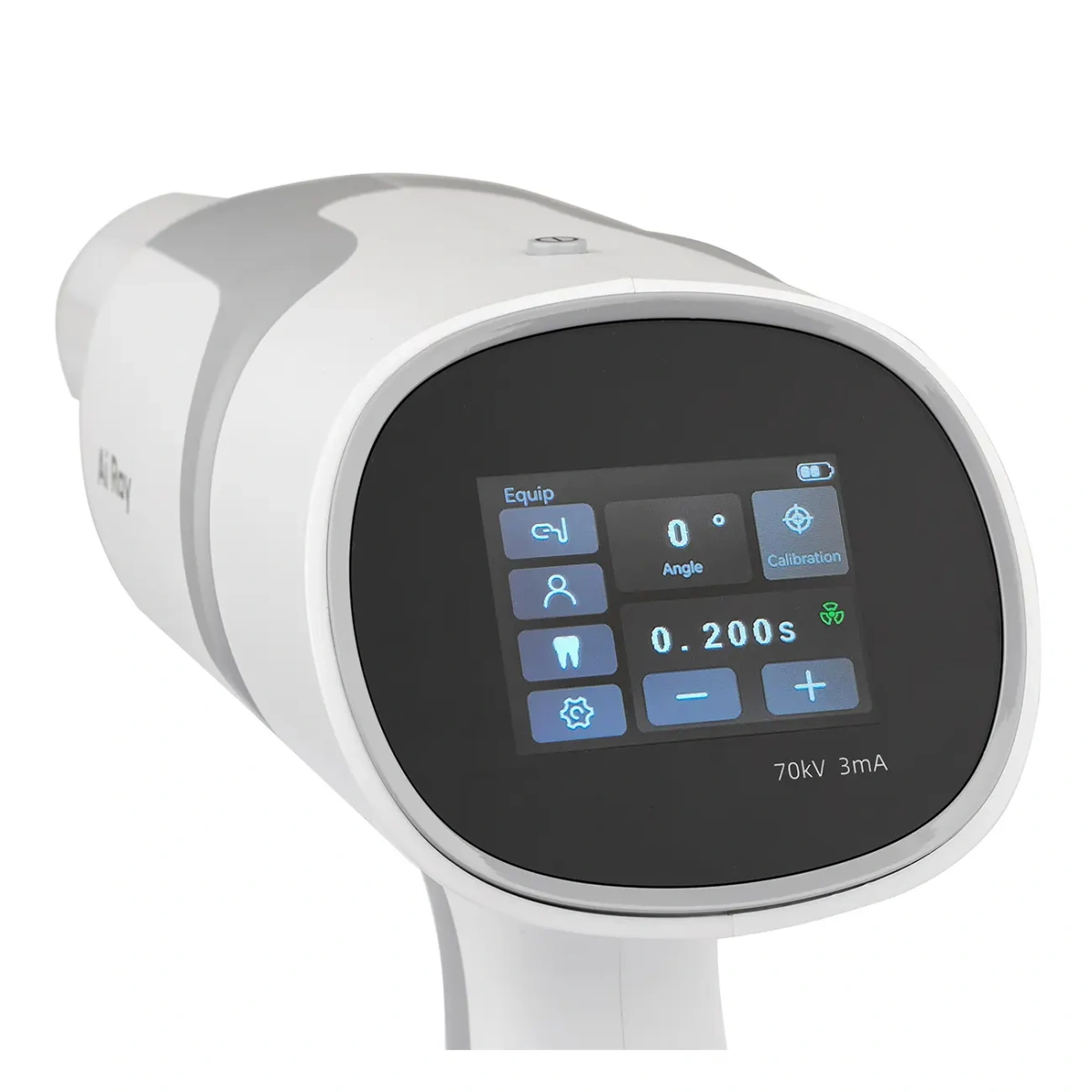

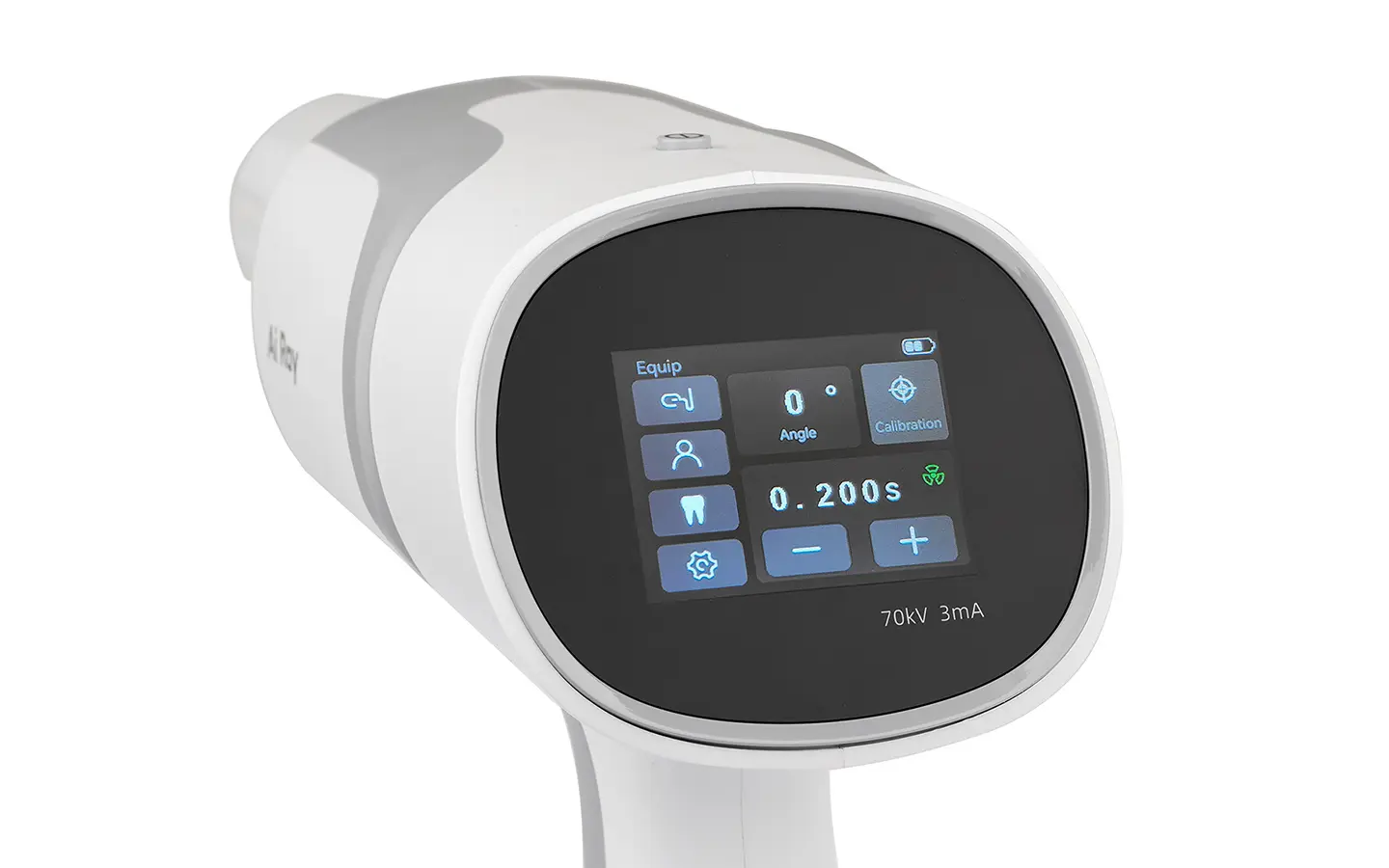

Сенсорный интерфейс и подсказки по углам
Сенсорный дисплей без изнашивающихся механических кнопок упрощает управление, а встроенные подсказки по углам наклона помогают быстрее позиционировать аппарат под конкретную группу зубов и снижать число повторных снимков.

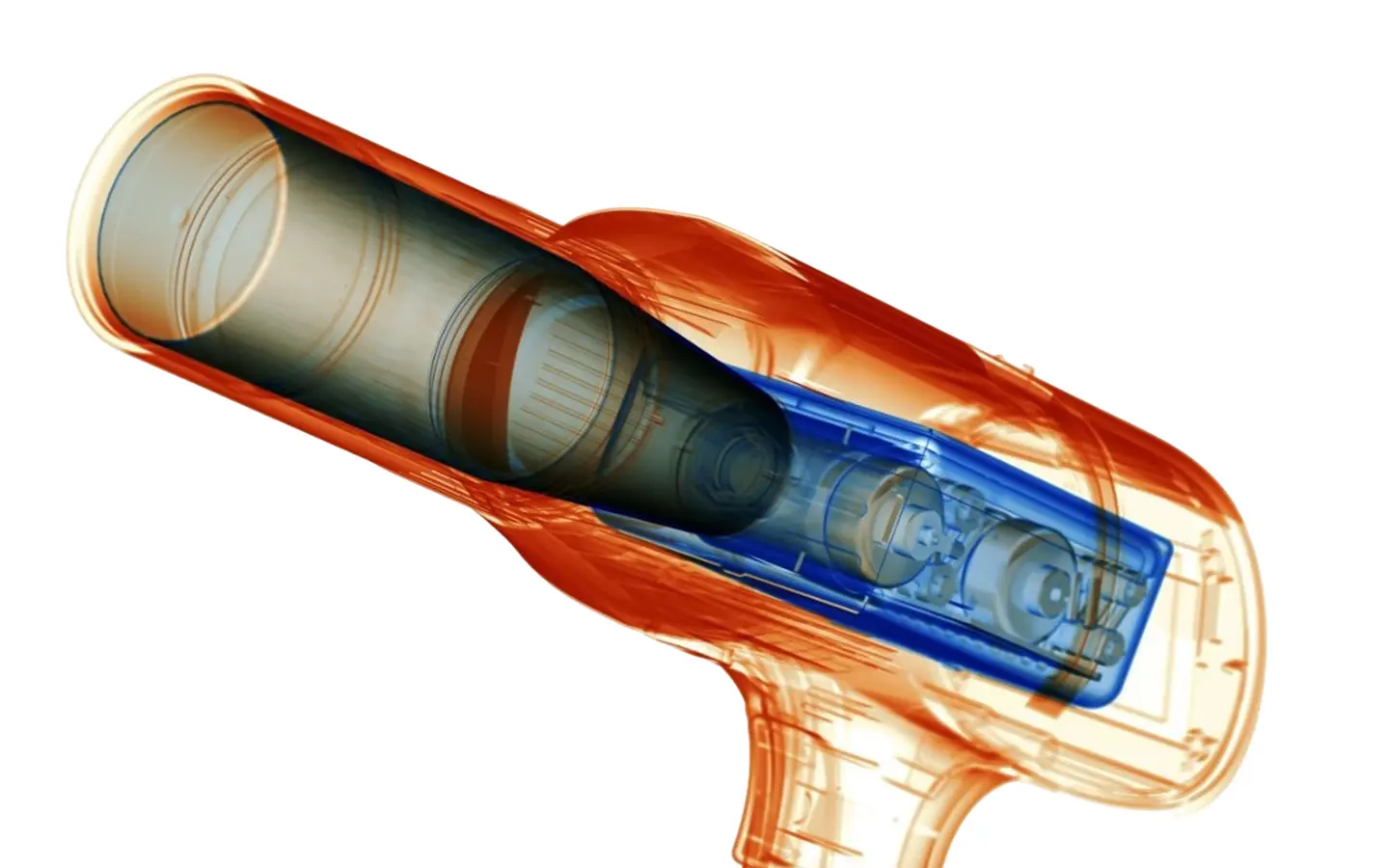

Автономность, зарядка и рабочий сценарий
В исходных материалах для модели заявлен встроенный литий-ионный аккумулятор 5500 мАч (10,8 В) и ресурс более 1500 снимков на полном заряде; также отдельно указано, что уже через 5 минут после подключения к сети аппарат готов выполнить более 110 снимков. В инструкции производителя батарейный блок описан как 10,8 В / 2450–2500 мАч ×2, а полный цикл зарядки занимает около 4 часов. Такой формат удобно учитывать при ежедневной клинической нагрузке и планировании потока пациентов.
Дополнительные факты по эксплуатации, подтвержденные инструкцией производителя
Режимы и выбор рецептора
- Поддерживается выбор оборудования для цифровой внутриротовой рентгенографии, пленки и IP-сканера фосфорных пластин.
- Есть режимы для взрослых и детей.
- Поддерживается выбор зубной позиции для более точной экспозиции.
Параметры экспозиции
- Диапазон времени экспозиции: 0,04–1 с.
- Шаг настройки: 15 ступеней.
- Кнопка экспозиции доступна как на корпусе, так и на проводном пульте включения.
Гигиена и обслуживание
- Перед очисткой и дезинфекцией аппарат нужно отключать от питания.
- Для протирки рекомендуется 70–80% этанол и мягкие неабразивные материалы.
- Нельзя использовать органические растворители, коррозионные составы и распылять средство прямо на корпус.
Клинические предупреждения
Производитель указывает необходимость работать только обученному персоналу, использовать штатный зарядный адаптер и соблюдать требования электромагнитной совместимости. Аппарат не следует применять в присутствии горючих анестетиков, чистого кислорода или закиси азота; пациентам и персоналу рекомендованы средства радиационной защиты, а дистанция оператора до компонентов аппарата должна быть не менее 2 м.
Технические характеристики DTE Ai-Ray
|
Производитель / бренд
|
Woodpecker / DTE (Китай)
|
|
Модель / артикул
|
DTE Ai-Ray / Ai-Ray
|
|
Тип изделия
|
Портативный стоматологический рентген-аппарат для внутриротовой прицельной рентгенографии
|
|
Рентгеновская трубка
|
Canon D-045 (Япония)
|
|
Максимальная мощность
|
210 Вт (0,21 кВт), 70 кВ, 3 мА
|
|
Номинальные параметры
|
70 кВ / 3 мА
|
|
Фокусное пятно
|
0,4 мм
|
|
Угол мишени анода
|
12,5°
|
|
Общая фильтрация
|
1,5 мм Al при 70 кВ
|
|
Дополнительная фильтрация
|
0,5 мм Al при 70 кВ
|
|
Расстояние от фокуса до кожи
|
20 см
|
|
Поле выходного излучения
|
Φ 6 см ± 0,6 см
|
|
Диапазон времени экспозиции
|
0,04–1 с, 15 ступеней
|
|
Питание
|
Встроенный Li-ion, 10,8 В; в карточках поставщиков встречается 5500 мАч, а в руководстве — 10,8V / 2450–2500 mAh ×2
|
|
Адаптер питания
|
100–240 В, 50/60 Гц, 1,5 А
|
|
Время полной зарядки
|
Около 4 часов
|
|
Габариты (Д × В × Ш)
|
114 × 363,8 × 245,6 мм
|
|
Вес
|
2,4 кг
|
|
Регистрационное удостоверение РФ
|
Г004-00110-00/04171688
|
|
Режимы выбора
|
Взрослый / ребёнок, выбор зубной позиции, поддержка цифрового рецептора, плёнки и IP-сканера
|

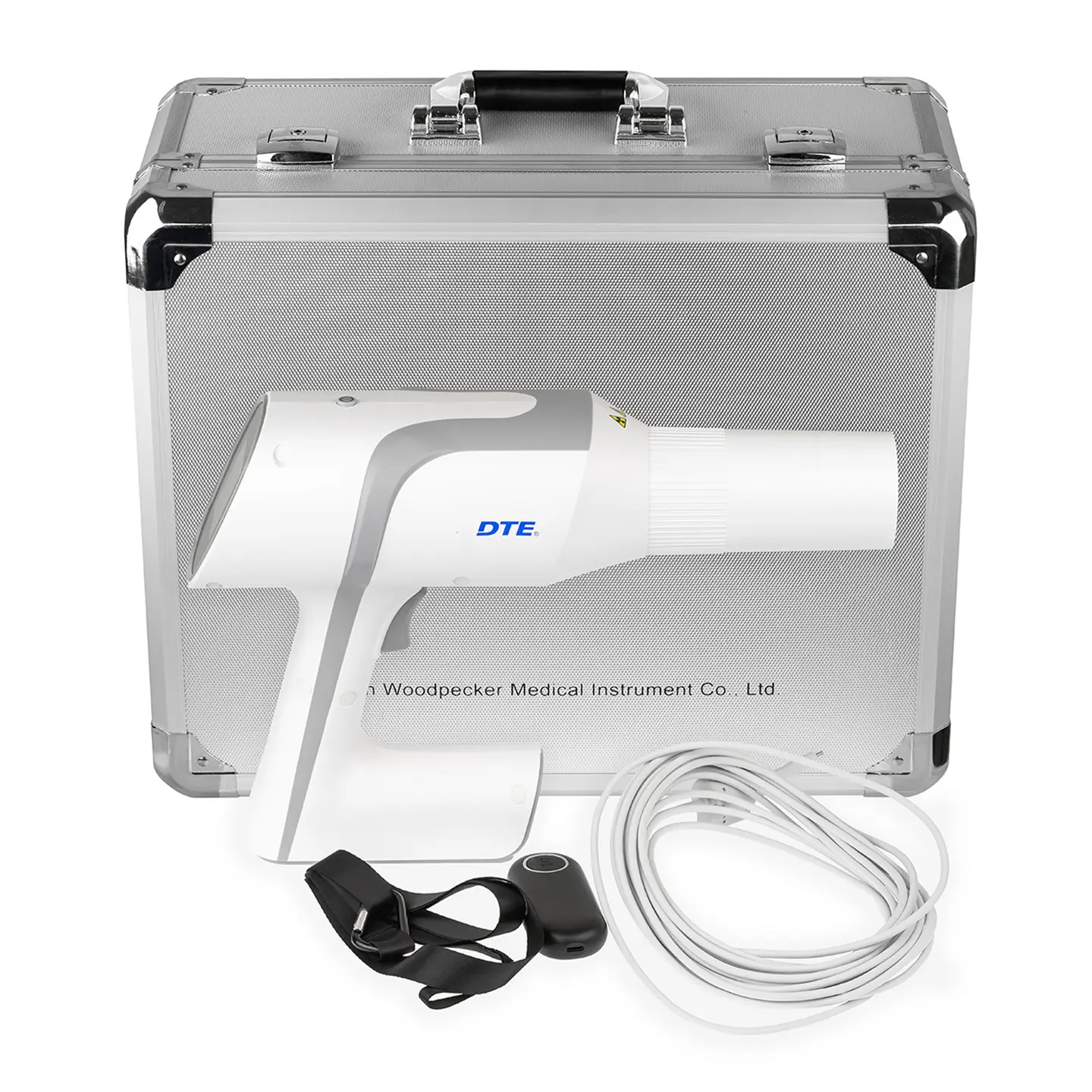

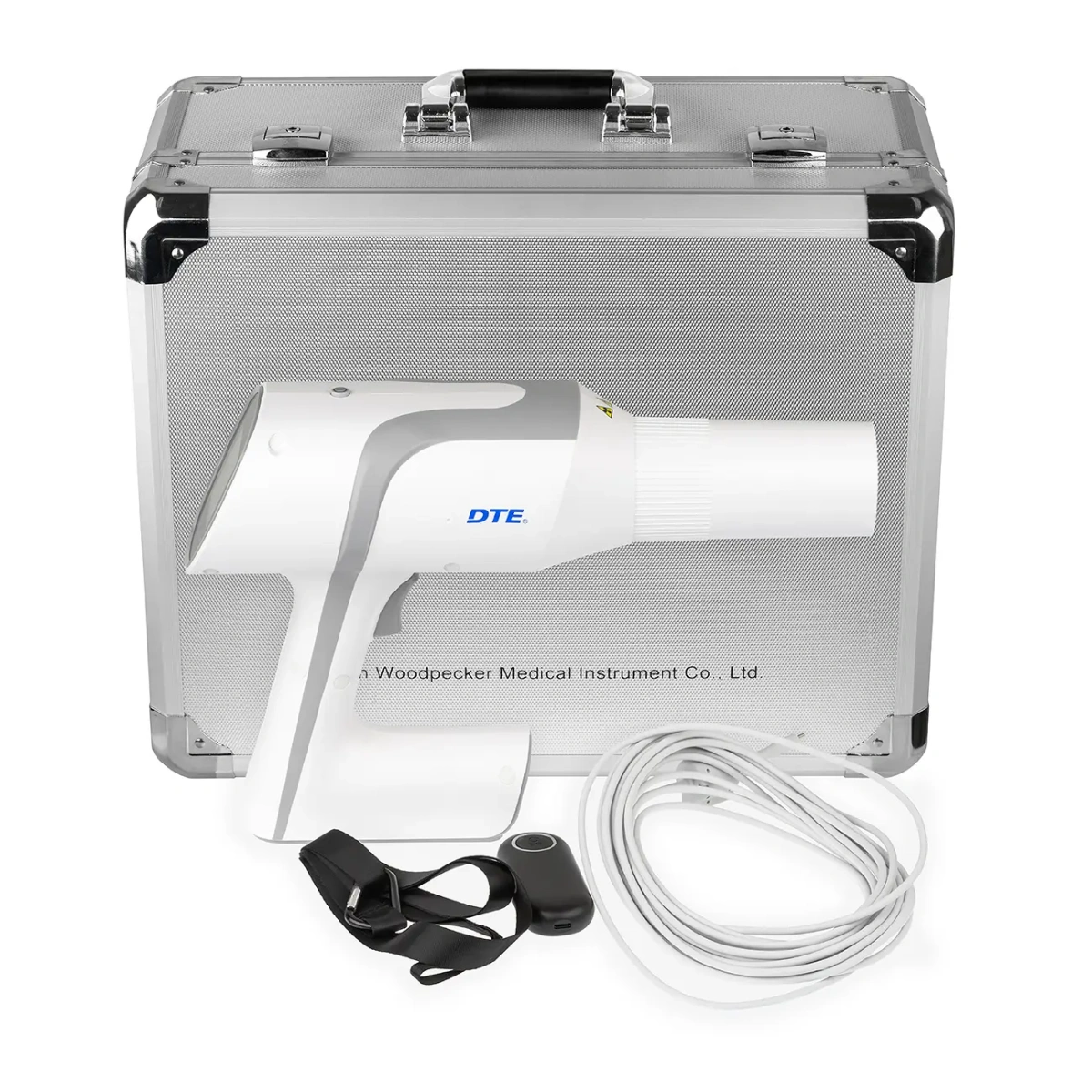

Заводская комплектация аппарата
Аппарат поставляется в ударопрочном кейсе с набором аксессуаров для зарядки, транспортировки и безопасного дистанционного управления экспозицией.
- Основной блок рентген-аппарата DTE Ai-Ray — 1 шт.
- Сетевой адаптер питания (блок зарядки) — 1 шт.
- Кабель питания для адаптера — 1 шт.
- Плечевой ремень — 1 шт.
- Дистанционный пульт включения экспозиции — 1 шт.
- Соединительный кабель для дистанционного пульта — 1 шт.
- Руководство по эксплуатации и паспорт устройства — 1 компл.
Условия работы, хранения и обработки
|
Рабочая температура
|
10–40 °C
|
|
Рабочая влажность
|
30–75%
|
|
Температура хранения и транспортировки
|
-20…+55 °C
|
|
Хранение
|
В сухом, прохладном и проветриваемом месте; без контакта с токсичными, коррозионными, горючими и взрывоопасными веществами
|
|
Дезинфекция
|
Протирка 70–80% этанолом после отключения от питания; без распыления на корпус
|
|
Электромагнитная совместимость
|
Рядом может потребоваться соблюдение безопасных расстояний до радиочастотного оборудования; при подключении использовать штатные аксессуары производителя
|
FAQ
Подходит ли DTE Ai-Ray для работы с цифровым визиографом и CR-системой?
Да. Модель оптимизирована для работы с цифровыми радиовизиографами и сканерами фосфорных пластин, поэтому подходит для прицельной внутриротовой диагностики в стоматологическом кабинете.
Какой диапазон времени экспозиции предусмотрен?
По инструкции производителя время экспозиции регулируется в диапазоне 0,04–1 секунды, предусмотрено 15 ступеней настройки.
Как обрабатывать аппарат после приёма пациента?
Перед очисткой и дезинфекцией аппарат необходимо отключить от питания. Корпус протирают мягкой неабразивной салфеткой или марлей с 70–80% этанолом; органические растворители, коррозионные составы и прямое распыление на устройство использовать нельзя.
Какие требования по безопасности важно учитывать в клинике?
Нужно соблюдать действующие СанПиН и локальные правила радиационной безопасности, использовать средства защиты, не работать в присутствии горючих анестетиков, чистого кислорода или закиси азота и держать оператора на безопасной дистанции от компонентов аппарата.
Что важно по аккумулятору и зарядке?
В материалах на модель указывается автономная работа более чем на 1500 снимков, а полный цикл зарядки занимает около 4 часов. Для корректной и безопасной эксплуатации рекомендуется использовать штатный адаптер и оригинальные аксессуары производителя.
